2018: POV

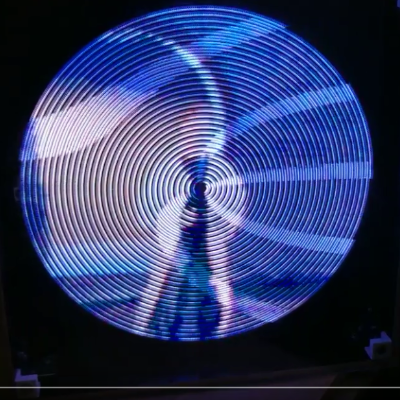

Ein POV Display mit 131x131 Pixel Auflösung und 12bit Farbtiefe mit 16fps. Der Durchmesser des Displays beträgt ~35cm mit einer Pixeldichte von ~10ppi!

Alles ist open source und open hardware:
Github

BOM

Name

Count

COST

APA102C

129

~50€

74HCT125D

8

~5€

ESP8266

1

~2€

Cmod S6

1

~60€
DC-DC 12V to 5V 2 ~5€
12V 10A Supply 1 ~10€

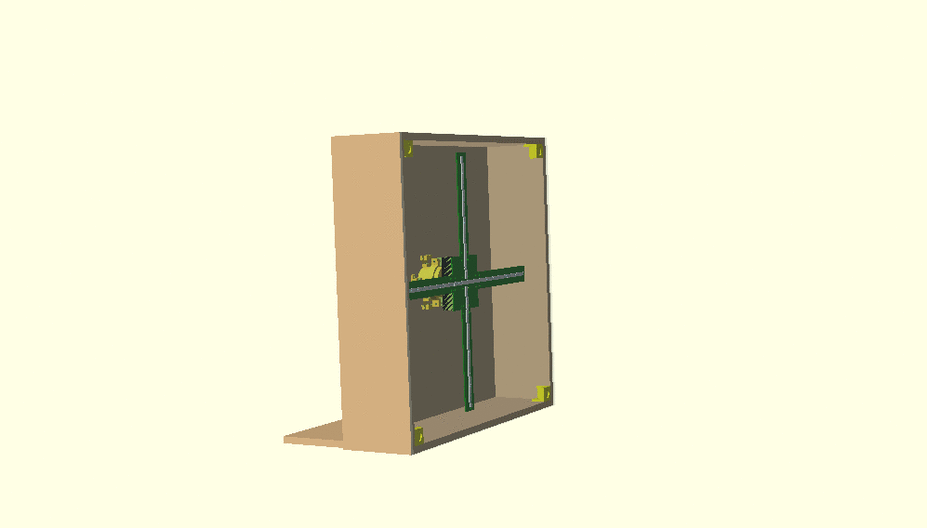

3D Design

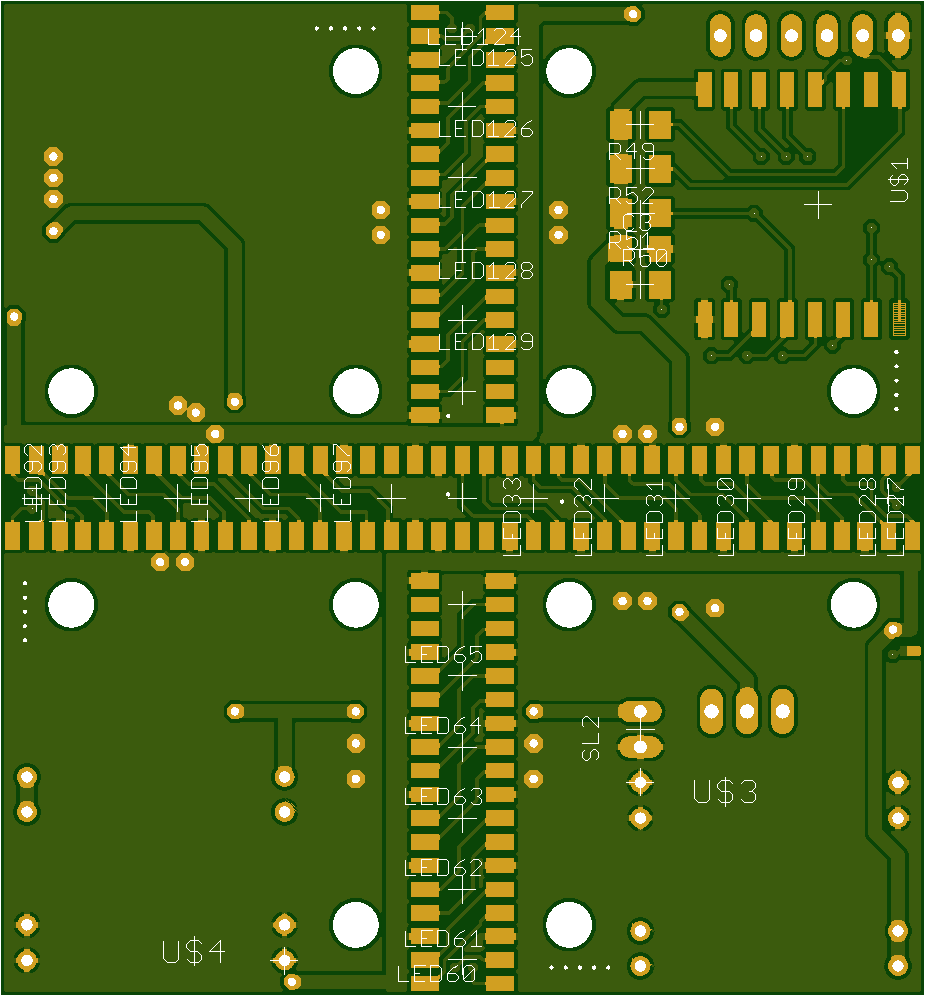

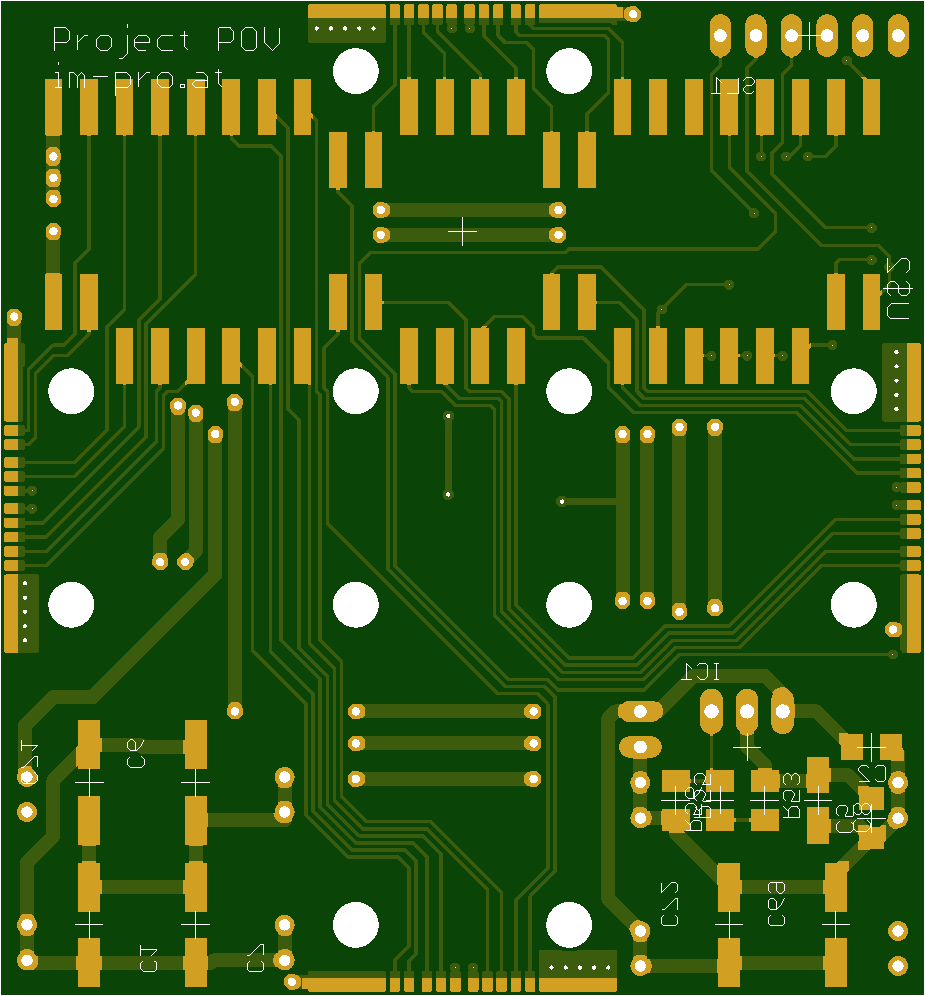

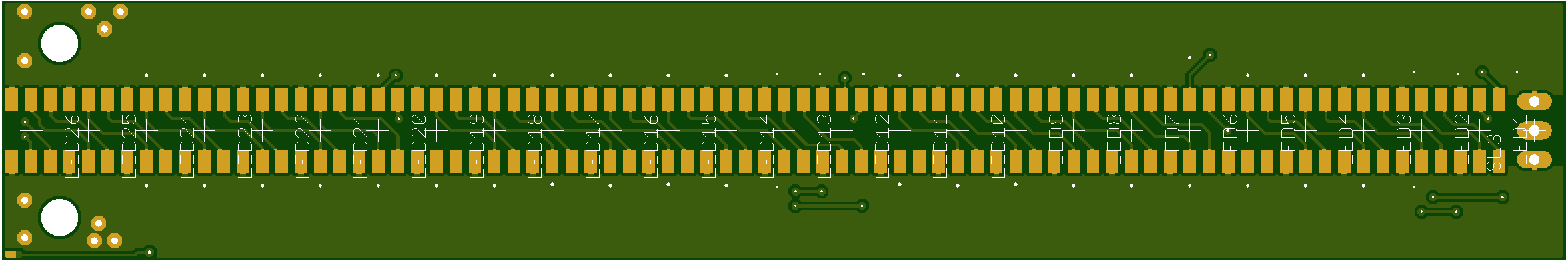

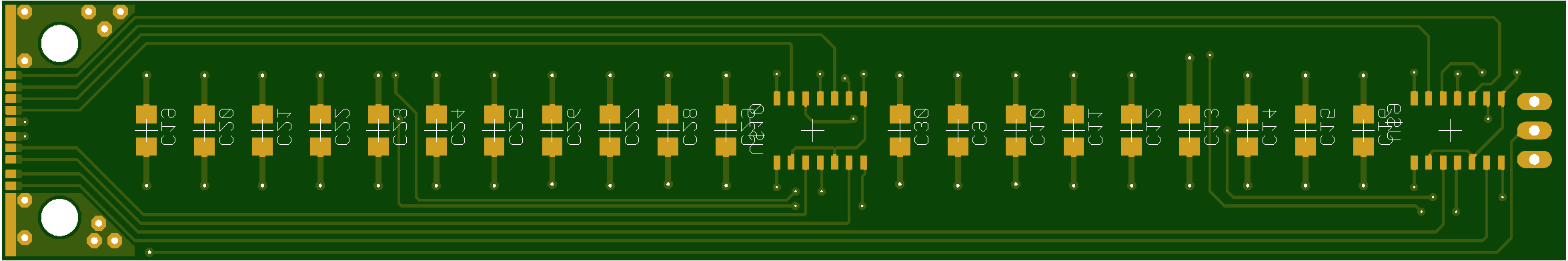

PCB

Schaltplan



  • slide
  • slide
  • slide
  • slide
